إذا كنت تعمل في مجال توزيع الطاقة أو الاتصالات السلكية واللاسلكية، فمن المحتمل أنك سمعت عن موصلات ثقب الكابلات (CPCs) - تلك الأجهزة سهلة الاستخدام التي تتيح لك الاستفادة من كابل معزول مباشر دون قطع الأجزاء غير النشطة، ولا حاجة لإزالة العزل قبل إجراء الاتصال. كمورد لهذه المنتجات، رأيتها تصبح وجهة مفضلة لفنيي الخطوط وفرق الصيانة والمقاولين الكهربائيين بسبب سرعتها وتعدد استخداماتها. لكن السرعة والسهولة تأتي مع مخاطر حقيقية عند استخدامها على الكابلات الحية، ومن الأهمية بمكان ألا نتجاهل هذه المخاطر.
عندما بدأت التعرف على تكاليف النقرة لأول مرة قبل عقد من الزمن، أخبرني أحد كبار العاملين في فريقي، "يجب على الموصل الذي يخترق العزل أن يحترم هذا العزل لسبب ما". لم أفهم ذلك تمامًا في ذلك الوقت. تحمل الكابلات الحية تيارًا مترددًا (AC) أو تيارًا مباشرًا (DC) بجهد يتراوح من الجهد المنخفض (LV) - السكني والتجاري النموذجي 120/240 فولت إلى 600 فولت - وصولاً إلى مستويات الجهد المتوسط (MV) التي يمكن أن تقتل في ثوانٍ. وتتمثل الوظيفة الأساسية للعزل في احتواء هذا التيار الكهربائي، والحفاظ عليه يتدفق عبر الموصل فقط حيث يفترض أن يمنع حدوث أقواس أو صدمات أو حرائق غير مقصودة. ولهذا السبب فإن الميزة ذاتها التي تجعل تكلفة النقرة جذابة - وهي قدرتها على اختراق العزل - هي أيضًا مصدر معظم مخاطرها عند التعامل مع الكابلات الحية.
الخطر الأكثر إلحاحا والمعروفا هو الصدمة الكهربائية. عندما تعمل على كابل مباشر، فإن أي اتصال غير مخطط له مع الموصل المنشط يمكن أن يؤدي إلى إصابة خطيرة أو حتى الوفاة. تعتمد تكلفة النقرة (CPCs) على أسنان معدنية حادة خارقة لقطع العزل وإجراء اتصال قوي مع الموصل الموجود أسفله. إذا لم يتم ثقب تلك السنون بشكل متساوٍ، أو إذا كان العزل أكثر سمكًا أو أصلبًا أو تالفًا من المتوقع، فيمكن أن تنزلق أو تخلق فجوة صغيرة بين السن والموصل. على الكابل المباشر، حتى وجود فجوة بسيطة يمكن أن تتسبب في مرور التيار عبر تلك الفجوة، مما يؤدي إلى حدوث صاعقة مفاجئة ومكثفة من الكهرباء يمكن أن تصدم أي شخص على مقربة - دون الحاجة إلى لمس مباشر. لقد سمعت عن فني محلي تعلم هذا الأمر بالطريقة الصعبة منذ عامين؛ لقد كان في عجلة من أمره لتركيب صنبور بموصل ثاقب، وتخطى الفحص المسبق للعزل على خط خدمة سكني، وتسببت الفجوة بين السن والموصل في حدوث قوس أدى إلى حرق ذراعه بشدة بما يكفي ليتطلب عمليات جراحية متعددة. هذا هو نوع القصة التي ظلت عالقة في ذهني، ولهذا السبب أذكّر العملاء دائمًا بأن تكلفة النقرة على الكابلات المباشرة ليست "اختصارًا آمنًا" - فهي أداة متخصصة تتطلب الالتزام الصارم ببروتوكولات السلامة.
هناك خطر آخر لا يتم الحديث عنه وهو تلف العزل الذي يمكن أن يؤدي إلى فشل الكابل على المدى الطويل. عند تثبيت CPC على كابل مباشر، غالبًا ما يتعين على الفنيين تثبيت الموصل في مكانه، وتشغيل آلية الثقب، وتأمينه أثناء تنشيطه. إذا تم محاذاة السنون الثاقبة بشكل غير صحيح أثناء هذه العملية، فيمكنها أن تخترق أو تقطع من خلال عزل أكثر مما هو مقصود، أو حتى تخترق الموصل المجاور إذا كان الكبل يحتوي على نوى متعددة (شائعة في كابلات الخدمة السكنية المزدوجة أو الثلاثية). بمرور الوقت، يمكن أن يتوسع هذا النك الصغير بسبب تقلبات درجات الحرارة أو التعرض للطقس أو الاهتزاز الناتج عن أحمال الطاقة الثقيلة. في نهاية المطاف، يمكن أن يتشقق العزل أو يتآكل، مما يؤدي إلى حدوث ماس كهربائي بين الموصلات، أو عطل أرضي، أو انقطاع كامل للكابل. لقد رأيت أيضًا حالات استخدم فيها الفني تكلفة نقرة (CPC) غير مصنفة لنوع الكابل المحدد - على سبيل المثال، موصل مخصص لموصل أرق على كابل قياس أكثر سمكًا وأثقل. عندما تخترق السنون مسافة كبيرة، فإنها يمكن أن تلحق الضرر بالدرع الداخلي أو قلب الموصل نفسه، مما يؤدي إلى إنشاء خطأ مخفي لن يظهر إلا بعد أشهر.
يعد خطر الحريق خطرًا بالغ الأهمية آخر لاستخدام تكلفة النقرة على الكابلات الحية. عندما يتم تثبيت تكلفة النقرة (CPC) بشكل غير صحيح على كابل مباشر، فإن الانحناء ليس مجرد خطر محتمل - بل هو خطر شائع. ويولد هذا الانحناء حرارة شديدة، تصل في كثير من الأحيان إلى درجات حرارة تصل إلى آلاف الدرجات فهرنهايت. إذا تم تركيب الموصل بالقرب من مواد قابلة للاشتعال مثل أغصان الأشجار، أو العشب الجاف، أو مكونات أعمدة الكهرباء، أو حتى هياكل البناء، فإن تلك الحرارة يمكن أن تشعل تلك المواد في ثوانٍ. حتى داخل قبو المرافق أو الطابق السفلي السكني، حيث تكون الكابلات أقرب إلى الجدران أو العزل، يمكن أن يؤدي القوس الناتج عن CPC المعيب إلى إذابة البلاستيك أو إشعال الأسلاك أو التسبب في حريق في الهيكل. أتذكر عميلاً تعرض لحريق كهربائي صغير في الطابق السفلي العام الماضي، ويعود السبب إلى سوء تثبيت تكلفة النقرة (CPC) على خط تغذية مباشر. لقد سارع الفني بالتركيب، ولم يستخدم عزم الدوران المناسب لتأمين الموصل، وأحدثت السنون فجوة تقوست بمرور الوقت. وبحلول الوقت الذي اشتم فيه صاحب المنزل رائحة الدخان، كان الحريق قد اشتعل بالفعل، ولم يتم احتواؤه إلا من قبل أقسام الإطفاء المحلية ذات التدريب الكهربائي المتخصص. وقد كلف الضرر إصلاحات بالآلاف، واضطرت شركة التكنولوجيا إلى تغطية الفاتورة كاملة ــ وهو تذكير مكلف بما يمكن أن يحدث عندما يتم الاستهانة بالمخاطر.
يعد التآكل خطرًا أبطأ ولكنه ضار بنفس القدر لاستخدام تكلفة النقرة على الكابلات الحية. يؤدي ثقب العزل إلى إنشاء فتحة صغيرة حيث تلتقي أسنان الموصل المعدنية بالموصل، وحتى أدنى تعرض للرطوبة - من المطر أو الرطوبة أو التكثيف في الأقبية تحت الأرض - يمكن أن يبدأ تفاعل كيميائي بين معدن الموصل والموصل. وبمرور الوقت، يؤدي هذا التآكل إلى زيادة المقاومة عند نقطة الاتصال، مما يعني توليد المزيد من الحرارة في كل مرة يتدفق فيها التيار عبر الكابل. تخلق هذه الحرارة حلقة مفرغة: المزيد من التآكل، والمزيد من المقاومة، والمزيد من الحرارة، حتى يفشل الاتصال تمامًا، مما يؤدي إلى انقطاع التيار الكهربائي أو حتى نشوب حريق. عندما يكون الكابل حيًا، يمكن للتيار المتدفق عبره أيضًا تسريع هذا التآكل، حيث يعمل التحليل الكهربائي بين المعدنين المختلفين على تسريع الانهيار الكيميائي. لقد رأيت عملاء صناعيين يتحولون إلى موصلات غير خارقة للخطوط عالية التحميل على وجه التحديد بسبب خطر التآكل في التركيبات طويلة المدى.

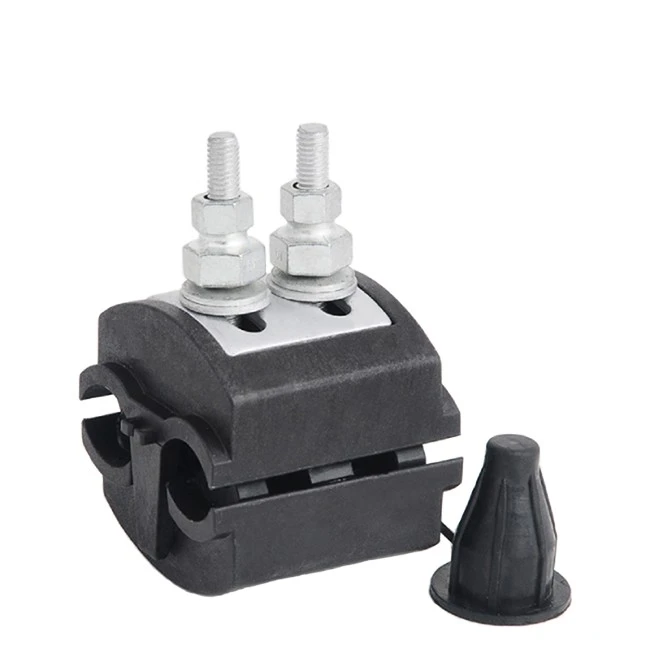

باعتباري أحد موردي تكلفة النقرة (CPC)، أقضي الكثير من الوقت في التحدث مع العملاء حول كيفية التخفيف من هذه المخاطر. أولاً، يبدأ الأمر باختيار الموصل المناسب للمهمة. لا يتم إنشاء جميع تكاليف النقرة بشكل متساوٍ، واستخدام تصنيف واحد لأعمال الكابلات المباشرة ذات الجهد المنخفض أمر غير قابل للتفاوض. على سبيل المثال، إذا كنت تعمل على خط خدمة قياسي للجهد المنخفض، فستحتاج إلى موصل مصمم لنطاق الجهد ونوع الكابل هذا. يشتمل خط منتجاتنا على مجموعة من الخيارات المصممة خصيصًا لتطبيقات مختلفة: تم تصميم موصل Ipc Insulation Piercing Connector لتوصيلات محكمة وآمنة على الكابلات المعزولة القياسية، في حين يوفر موصل Piercing Wire Connector المرونة لتركيبات الصنبور على الخطوط الحالية. بالنسبة للفرق التي تعمل بشكل خاص مع كابلات ABC (موصل مرتبط بالألمنيوم)، تم تصميم موصل الثقب المعزول لكابل ABC لثقب طبقة الألومنيوم دون الإضرار بالقلب، وقد تم تصميم موصل الثقب العازل للخط الرئيسي الخاص بنا للخدمة الشاقة، وصنابير الخطوط الرئيسية عالية التيار التي تحتاج إلى التعامل مع الأحمال المستمرة. تم اختبار جميع موصلاتنا الكهربائية الثاقبة لتلبية معايير السلامة الصناعية، ولكن حتى أفضل الموصلات لن تقضي على المخاطر إذا تم استخدامها بشكل غير صحيح.
التدريب المناسب هو القطعة الكبيرة التالية من اللغز. لا أستطيع أن أخبرك بعدد المرات التي تحدثت فيها مع المقاولين الذين يعتمدون على "سنوات من الخبرة" في استخدام الموصلات، ويتخطون خطوات السلامة الأساسية لأنهم يعتقدون أنهم "يعرفون ما يكفي". يتطلب العمل على الكابلات الحية تدريبًا متخصصًا على سلامة فلاش القوس، والتعامل السليم مع أدوات الثقب، وكيفية فحص الكابلات بحثًا عن أي ضرر مخفي قبل تثبيت الموصل. يجب على الفنيين ألا يفترضوا أبدًا أن عزل الكابل موحد - فالكابلات القديمة، أو الكابلات التي تعرضت للطقس أو القوارض، أو الكابلات التي تضررت في التركيبات السابقة يمكن أن تحتوي على نقاط ضعيفة أو سمك عزل غير متناسق مما يجعل الثقب محفوفًا بالمخاطر. يعد اختبار ما قبل التثبيت باستخدام جهاز اختبار الجهد الكهربي غير الملامس خطوة بسيطة يمكن أن تساعد في التأكد من أن الكبل حي (أو لا)، ويمكن للفحص البصري للشقوق أو القطع أو الانتفاخات في العزل اكتشاف مناطق المشاكل المحتملة قبل أن تؤدي إلى خطر.
خطوة التخفيف الرئيسية الأخرى هي اتباع مواصفات عزم الدوران المناسبة عند تأمين تكلفة النقرة. تأتي معظم الموصلات مزودة بمفتاح عزم الدوران أو إعداد عزم الدوران الذي يضمن اختراق السنون المثقوبة للعزل إلى العمق الصحيح، وليس سطحيًا جدًا (مما يترك فجوة للقوس) وليس عميقًا جدًا (مما يؤدي إلى إتلاف الموصل). يعد التسرع في ربط الموصل بمفتاح ربط قابل للتعديل، دون التحقق من عزم الدوران، خطأً شائعًا يؤدي إلى الانحناء وتلف الموصل على المدى الطويل. أوصي دائمًا بأن يستثمر العملاء في الأدوات المناسبة للمهمة - وليس فقط أي مفتاح ربط، ولكن مفتاح عزم الدوران تمت معايرته وفقًا لتكلفة النقرة الخاصة بهم - لأنها تكلفة صغيرة مقارنة بمخاطر الإصابة أو الضرر الناتج عن التثبيت غير الصحيح.
وأطلب أيضًا من العملاء أن يأخذوا في الاعتبار متى يكون استخدام الكابل المباشر ضروريًا. في العديد من الحالات، يكون إلغاء تنشيط الكابل أثناء التثبيت أكثر أمانًا، حتى لو كان ذلك يتطلب انقطاعًا مؤقتًا للتيار الكهربائي. يمكن لشركات العمل عبر الخطوط جدولة فترات انقطاع الخدمة خارج ساعات الذروة، وإخطار العملاء مسبقًا، والقضاء على مخاطر العمل المباشر تمامًا. ولكن عندما يكون التثبيت المباشر أمرًا لا مفر منه - على سبيل المثال، الإصلاحات الطارئة أو مشاريع البناء سريعة المسار حيث لا يمكن جدولة انقطاع التيار الكهربائي - فإن اتخاذ احتياطات إضافية أمر غير قابل للتفاوض. يتضمن ذلك استخدام معدات الحماية الشخصية (PPE) المُصنفة للوميض القوسي، ووجود نظام رفيق للعمل المباشر، وتوثيق كل خطوة من عملية التثبيت لإجراء عمليات التفتيش المستقبلية.
على مر السنين، قمت ببناء عملي على مساعدة الفرق الكهربائية في القيام بعملها بأمان وكفاءة، وأتعامل مع مخاطر استخدام تكلفة النقرة (CPC) على الكابلات الحية على محمل الجد. تعد هذه الموصلات أداة رائعة يمكنها توفير الوقت وتقليل تأثير انقطاع التيار الكهربائي عند استخدامها بشكل صحيح، ولكنها ليست خالية من المخاطر. قصة ذلك الفني الذي أحرق ذراعه، وحريق الطابق السفلي بسبب خلل في التوصيل، والانقطاع الصناعي الناجم عن التآكل الخفي - هذه ليست مجرد قصص بالنسبة لي؛ إنها تذكير بأن كل موصل يتم بيعه يأتي مع مسؤولية استخدامه بشكل صحيح.
إذا كنت تعمل على كابلات حية وتحتاج إلى تكلفة نقرة (CPCs) تفي بمعايير السلامة الصارمة للاستخدام منخفض الجهد، فسيسعدني توجيهك عبر خط منتجاتنا ومساعدتك في العثور على الموصل المناسب لمشروعك المحدد. لقد عمل فريقنا مع أطقم الخطوط والمقاولين وشركات المرافق في جميع أنحاء البلاد لتوفير موصلات موثوقة ومختبرة توازن بين الأداء والسلامة، ونحن دائمًا هنا للإجابة على الأسئلة حول أفضل ممارسات التثبيت أو اختيار الموصل المناسب. سواء كنت بحاجة إلى موصل لصنبور خدمة سكنية، أو خط رئيسي تجاري، أو كابل ABC صناعي، فلدينا خيارات مصممة لتناسب احتياجاتك دون المساس بالسلامة.
مراجع
- معايير معهد مهندسي الكهرباء والإلكترونيات (IEEE) 1584-2018، دليل IEEE لإجراء حسابات مخاطر القوس الوميض
- القانون الوطني للسلامة الكهربائية (NESC) إصدار 2023، الجزء الرابع: قواعد العمل
- معيار 486E لمختبرات Underwriters (UL)، الموصلات الكهربائية وأجهزة الأسلاك - موصلات ثقبية معزولة للاستخدام في الدوائر الكهربائية ذات تصنيف من 0 إلى 600 فولت
- معيار جمعية المعايير الكندية (CSA) C22.2 رقم 183، الوصلات الثاقبة المعزولة للاستخدام على خطوط الكهرباء العلوية وتحت الأرض
