مقدمة المنتج

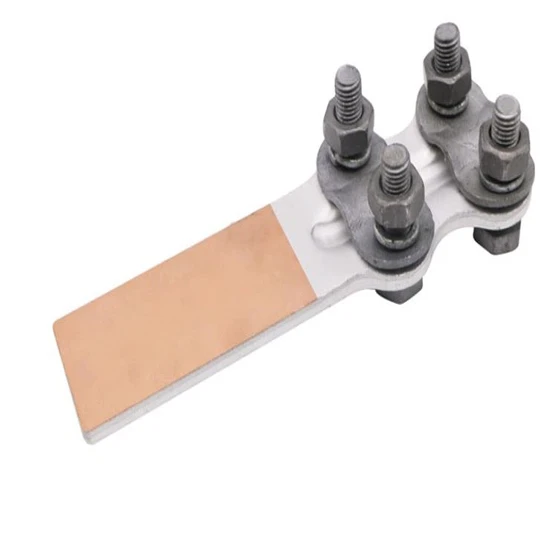

SLG-1A مشبك معدات النقل من النحاس والألومنيوم

مناسبة للمقاطع العرضية للموصلات التي يتراوح حجمها بين 35 و50 مم²، والمصممة خصيصًا لوصلات النقل بين موصلات النحاس والألمنيوم في خطوط التوزيع بقدرة 10 كيلو فولت، ومناسبة لربط الموصلات عند المحطات الطرفية الصادرة للمحولات والمفاتيح الكهربائية. يتميز بهيكل مركب من الألومنيوم والنحاس-متكامل ومثبت بأربعة مسامير، ويضمن تصميمه المستقيم سهولة التركيب، مما يجعله محطة انتقال عالمية من النحاس-والألومنيوم للكابلات الصغيرة إلى المتوسطة-الحجم.

المعلمات التقنية

نموذج	موصل مناسب (مم²)	رقم المسمار	الأبعاد الرئيسية (مم)
			A	B	L1	L2	L
SLG-1A	35-50	4	40	4	65	65	0.32
SLG-1B	35-50	4	40	4	65	65	0.32
SLG-2A	70-95	4	40	5	80	80	0.36
SLG-2B	70-95	4	40	5	80	80	0.36
SLG-3A	120-150	6	50	6	125	85	0.48
SLG-3B	120-150	6	50	6	125	85	0.47
SLG-4A	185-240	6	50	6	125	85	0.51
SLG-4B	185-240	6	50	6	125	85	0.51

المعلمات التقنية التفصيلية

SLG-1A مشبك معدات النقل من النحاس والألومنيوم

الموديل SLG-1A

المقطع العرضي المناسب للكابل-: 35-50 مم²، عدد البراغي: 4، الأبعاد: A=40 مم، B=4 مم، L1=65 مم، L2=65 مم، الوزن: 0.32 كجم

ميزات المنتج

ميزاتالنحاس-مشبك معدات النقل من الألومنيوم

المادة: الجزء الموصل مصنوع من-النحاس الأحمر T2 عالي النقاء، مما يوفر توصيلًا كهربائيًا ممتازًا. وهو متوافق مع أطراف النحاس الموجودة على المعدات ويضمن ارتفاع درجة الحرارة المنخفضة أثناء التدفق الحالي.

العملية: يتم إنتاج الجسم-من النحاس والألومنيوم باستخدام عملية اللحام الوميضي-، مما يؤدي إلى وصلة سلسة بدون تصفيح أو فجوات، مما يضمن مسارًا كهربائيًا مستمرًا ومستقرًا.

الحماية من التآكل: المكونات النحاسية مغلفة بطبقة واقية من القصدير لمنع الأكسدة عن طريق الهواء، وبالتالي تمنع أطراف النحاس من التحول إلى اللون الأسود وارتفاع درجة الحرارة بسبب التعرض لفترة طويلة.

المعايير: يتوافق بشكل صارم مع المعايير الوطنية للتجهيزات الكهربائية: GB/T 2314، GB/T 2315 وDL/T 693.
