المواصفات الفنية

غرض	مواصفة
نموذج	NXJ4-1A
الحجم المطبق	4×16-50 ملم²
تحميل الشد	10 كيلو نيوتن
مادة	سبائك الألومنيوم، PA66
عملية	صب-القالب
تصنيف الجهد	أقل من أو يساوي 1 كيلو فولت
درجة حرارة التشغيل	-40 درجة ~ +120 درجة
خدمة الحياة	أكبر من أو يساوي 25 سنة

التحديات الهندسية والحلول المبتكرة

بيئة الرطوبة العالية-: تصميم أربع فتحات مستقلة-أساسية، مما يضمن الضغط المتوازن ويمنع الأحمال اللامركزية.
درجة الحرارة العالية وتأثير الرياح: حلقة ذيل مقوسة + أخدود عازل يمتص الاهتزاز، مما يقلل من التعب.
التثبيت المعقد: تعمل الواجهات المعيارية + الشرائح -المثبتة مسبقًا على تبسيط الإجراءات.
تكاليف صيانة عالية: يضمن التصميم الذي لا يحتاج إلى صيانة -الثبات على المدى الطويل-بدون إجراء عمليات فحص ثانوية.
توافق متعدد-الأحجام: يتكيف بسرعة مع مختلف أنواع الدعم والموصلات، مما يؤدي إلى تحسين الكفاءة.
ضمان الحالة القصوى: يضمن الهيكل الأمثل ثبات الخط تحت الرياح والأمطار والاهتزازات.

أربعة-نظام قفل منسق أساسي

الإمساك المستقل: يتحمل كل موصل الضغط بشكل مستقل، ويوزع الإسفين القوة الخارجية تلقائيًا.
الإجهاد المتوازن: يتم التحكم في تشوه الحمل الكامل-بنسبة ±3%، وثبات على المدى الطويل-.
مقاومة الحمل اللامركزي: تمنع تلف الالتواء والعزل الناتج عن الإجهاد غير المتساوي.
التكيف مع درجة الحرارة-الرطوبة العالية/درجة الحرارة المرتفعة-: يضمن الهيكل الأمثل السلامة في البيئات القاسية.
سلامة التثبيت: مسح تعليقات القفل للتحقق السريع.
كفاءة تركيب عالية: تم وضع جميع النوى الأربعة في وقت واحد، مما يقلل من وقت التعديل.

-تكامل عالي القوة للألمنيوم

تكامل القالب-المصبوب: الجسم الرئيسي لمشبك نهاية مسدود لكابل الألومنيوم رباعي النواة يتميز بالصلابة والمتانة، وقدرة تحمل عالية-، ومعدل تشوه<1%.
تصميم خفيف الوزن: يقلل الوزن بنسبة 30% تقريبًا، مما يقلل من عبء الدعم.
مقاومة الصدمات: يتحمل الصدمات وتغيرات التوتر حتى عند -40 درجة.
متانة طويلة الأمد-: تتحمل سبائك الألومنيوم أحمال الشد العالية بمرور الوقت دون حدوث تشققات بسبب التعب.
سهولة التركيب: يوفر الوقت من خلال التركيب السريع.
القدرة على التكيف البيئي: تظل مستقرة في ظل الرطوبة العالية والملح والأشعة فوق البنفسجية.

الحماية ومقاومة الطقس

طلاء بأكسيد + مضاد للتآكل-: سمك أكبر من أو يساوي 20 ميكرومتر، يقاوم الملح والأمطار الحمضية بشكل فعال.
مقاومة للأشعة فوق البنفسجية: تحافظ على سطح أملس عند التعرض لأشعة الشمس لمدة -طويلة الأمد.
عازلة الاهتزاز: حلقة الذيل المقوسة + الأخدود العازل تقلل من إجهاد الموصل.
Aging test: 720-hour salt spray and 10,000-hour outdoor tests, performance retention >95%.
الاستقرار على المدى الطويل-: يضمن السلامة والموثوقية في الظروف القاسية.

تجربة التثبيت الفعالة

عملية -ثلاث خطوات: إدخال الموصل ← إدخال الإسفين ← حلقة ذيل آمنة، عملية -شخص واحد.
أداة-مجانية:-أسفين مثبت مسبقًا، لا يلزم وجود أدوات تثبيت إضافية أو أدوات متخصصة.
زيادة سرعة التثبيت: أسرع بنسبة 40% تقريبًا من المشابك التقليدية.
تعليقات واضحة للسلامة: يوفر تصميم الحلقة الخلفية تأكيدًا بديهيًا للقفل.
متوافق مع أنواع الموصلات المتعددة: الواجهات المعيارية تناسب مختلف المواصفات والدعم.

تصميم مضاد-للاهتزاز وتخفيف الضغط

أخدود عازل خلفي: يمتص طاقة الاهتزاز، ويؤخر شيخوخة الموصل.
حلقة الذيل المقوسة: توزع القوة الخارجية، وتقلل من تركيز الإجهاد والتعب.
القدرة على التكيف مع الاهتزازات ذات التردد العالي-: مناسبة للجسور والخطوط الهوائية عالية الارتفاع-في المناطق الحضرية.
دورة صيانة ممتدة: تقلل من تكرار الفحص.
تحسين استقرار النظام: يضمن توزيعًا متساويًا للضغط عبر الكابلات المتعددة{0}}الأساسية، مما يمنع الالتواء.

في-قابلية صيانة الموقع

الكشف السريع عن الأخطاء: هيكل واضح، وحالة التثبيت مرئية على الفور.
سهولة الإزالة: استبدلها دون إتلاف الموصلات أو جسم المشبك.
المكونات القياسية: تتميز الأوتاد وحلقات الذيل بمواصفات موحدة، مما يجعلها مناسبة للاستبدال في الميدان.
وقت صيانة أقصر: تكتمل العمليات الروتينية في دقائق.
سهولة الاستخدام-على المدى الطويل-: استعادة سريعة أو ترقية حتى بعد سنوات من الخدمة.

السيناريوهات الهندسية المطبقة

إنارة الشوارع في المناطق الحضرية: دعم مستقر ومتعدد المراكز-لإنهاء الخدمة، مما يعمل على إطالة عمر الخط.
فروع توزيع الطاقة: أربعة-نظام منسق أساسي يضمن الضغط المتوازن، ويمنع حالات الفشل.
مصدر الطاقة في المنطقة الصناعية: يتكيف مع درجات الحرارة العالية، والحمل العالي، وبيئات الاهتزاز.
الخطوط الهوائية للجسور: مقاومة للرياح والصدمات، وتطيل فترات الصيانة.
إنهاء خطوط الاتصال: تعمل الأسلاك-المتعددة النواة بشكل مستقر.

معايير الجودة والاختبار

اختبار الشد الميكانيكي: يضمن قدرة الحمولة المقدرة.
اختبار دورة درجة الحرارة: يتكيف مع -40 درجة ~ +120 درجة .
اختبار تحمل العزل للجهد: يضمن السلامة الكهربائية.
شهادة ISO 9001 وIEC 61238: تدعم المشاريع الخارجية.
شهادة CE: تتوافق مع لوائح السوق الدولية.

تصور التثبيت وتتبع البيانات

على -تصور الموقع: تتيح علامات الألوان وفتحات تحديد موضع الإسفين إمكانية التأكيد السريع.
تتبع البيانات: يسجل عزم دوران التثبيت ومعلمات التوتر لتحليل الصيانة.
الدعم الرقمي: واجهات مع أجهزة الفحص الذكية للشفافية.
كفاءة التثبيت: الخطوات المحسنة تقلل من الأخطاء البشرية.
مرجع طويل الأمد-: أرشيفات إنشاء النماذج وصيانتها للإدارة وإمكانية التتبع.

حالات التثبيت والتطبيقات الميدانية

الخطوط الفرعية الحضرية: يتم تركيبها في مناطق ذات رطوبة عالية-بدون انزلاق وبدون أخطاء.
الخطوط الهوائية للجسور: مستقرة حتى في ظل سرعة الرياح البالغة 45 م/ث.

المجمعات الصناعية: تعمل النهايات-المتعددة النواة مع الضغط المتوازن على تحسين استقرار الطاقة.
دورات التثبيت المختصرة: عملية -شخص واحد توفر العمالة والوقت.

تعليقات العملاء: رضا عالٍ، وانخفاض كبير في تكاليف الصيانة.

الصيانة والأداء-على المدى الطويل

تصميم بدون صيانة-: تشغيل مستقر على المدى الطويل-بدون تعديلات ثانوية.
إدارة دورة الحياة: أكبر من أو يساوي 25 عامًا من عمر الخدمة، ومقاوم للتآكل-ومقاوم-للشيخوخة.
تقليل إجهاد التعب: تعمل البنية العازلة على تأخير شيخوخة الموصل، مما يؤدي إلى إطالة العمر الافتراضي.
الأمان على المدى الطويل-: يعمل النظام المتوازن-الأساسي الأربعة على منع التحميل الزائد المحلي.
انخفاض تكلفة الصيانة: يقلل من تكرار الفحص ومعدل الاستبدال.

إدارة السلامة والمخاطر

الضغط المتوازن يقلل من المخاطر: يمنع القفل الأساسي-الالتواء والحمل الزائد المحلي.
مقاومة-الاهتزاز وتخفيف الضغط: يعمل الأخدود العازل لحلقة الذيل على تقليل إجهاد الموصل.
ضمان الحالة القصوى: يتكيف مع درجات الحرارة المرتفعة والرياح القوية ورذاذ الملح.
ضمان السلامة الكهربائية: هيكل القفل يحمي العزل، ويتجنب التفريغ الجزئي.
الاستقرار التشغيلي على المدى الطويل-: يقلل من حالات الانقطاع غير المخطط لها وانقطاعات الصيانة.

الاستفسار والاستشارة

-تثبيت طرفي ذو موثوقية عالية: يوفر المشبك ذو الطرف المسدود لكابل الألومنيوم المكون من 4 مراكز حلولاً آمنة وفعالة وذكية.
تقديم معلمات المشروع: يقدم المستشارون الهندسيون اختيارًا حصريًا وعروض أسعار فنية.
الاستجابة السريعة: تدعم الشهادات القياسية الدولية المشاريع الخارجية.
حلول مخصصة: بناءً على مواصفات الكابلات وبيئات التثبيت.
دعم كامل لدورة الحياة: بدءًا من التثبيت وحتى التشغيل-على المدى الطويل، يتم توفير المساعدة الفنية الكاملة.

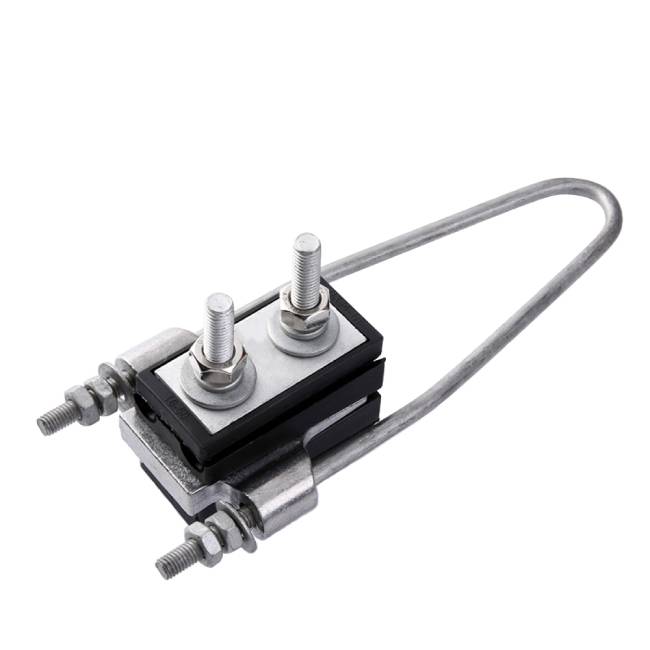

الوسم : 4 المشبك مرساة الألومنيوم الأساسية، الصين 4 المشبك مرساة الألومنيوم الأساسية المصنعين والموردين والمصنع
